Rozbudowa drogi wojewódzkiej nr 830 Lublin – Nałęczów – Bochotnica

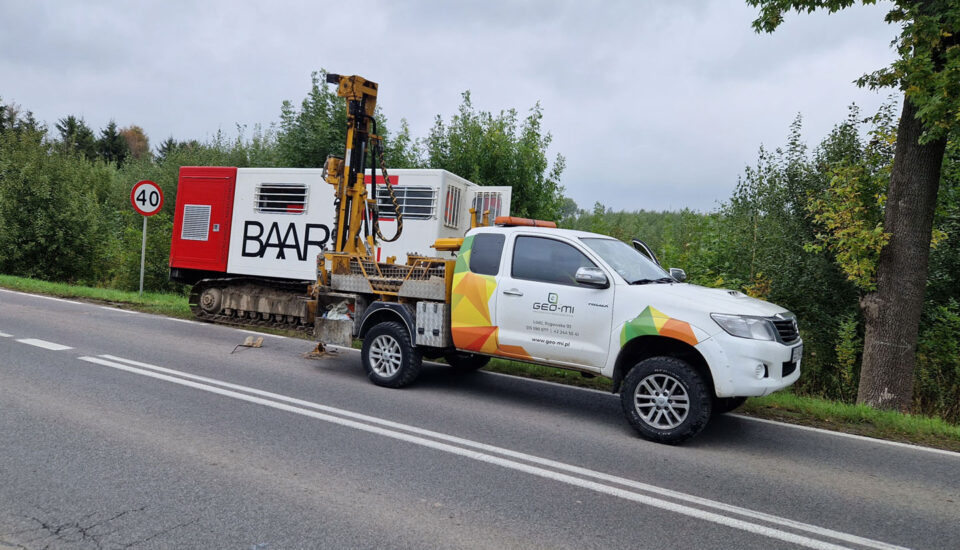

Od sierpnia 2022 r. nasza firma realizuje prace związane z tematem „Rozbudowa drogi wojewódzkiej nr 830 Lublin – Nałęczów – Bochotnica na odcinku od węzła drogowego z drogą krajową nr 19 „Lublin Szerokie” (km ok. 7+724) do obwodnicy Nałęczowa (km ok. 19+425)”. Wzdłuż projektowanej trasy wykonano jak dotąd 212 otworów badawczych, o łącznym metrażu 654,5 mb, oraz 38 sondowań statycznych CPTU, parametryzujących grunty podłoża budowlanego. Wykonano także badania laboratoryjne gruntów na próbkach kategorii B. W wyniku prac powstanie Dokumentacja Badań Podłoża Gruntowego wraz z Opinią Geotechniczną, zawierające między innymi opis modelu podłoża gruntowego projektowanej inwestycji, parametry geotechniczne dla wydzielonych warstw gruntów, oraz zalecenia dotyczące prowadzenia robót ziemnych.

W kolejnym etapie opracowany zostanie Projekt Robót Geologicznych, na podstawie którego wykonane zostaną badania w rejonach o stwierdzonych skomplikowanych i złożonych warunkach gruntowo – wodnych, w szczególności w rejonie dolin rzecznych przecinających inwestycję. Wykonane zostaną także dodatkowe otwory, pozwalające precyzyjnie określić zasięg gruntów słabonośnych. W wyniku tych prac powstanie Dokumentacja Geologiczno – Inżynierska, określająca między innymi warunki geologiczno – inżynierskie, występujące w podłożu inwestycji, oraz parametry fizyko – mechaniczne gruntów podłoża.

Projekt budowy drogi wojewódzkiej nr 805 – Obwodnica Pilawy

Wznowiliśmy prace przy kolejnym etapie projektu Obwodnicy Pilawy. Etap nr II rozpoczyna się od opracowania projekt robót geologicznych obejmującego swoim zakresem odcinek projektowanej trasy o długości ok. 5,6 km. Założenia projektowe poczynione w I Etapie projektowania, oraz na etapie sporządzania studium geologiczno – inżynierskiego dla potrzeb przedmiotowej inwestycji w 2020 r. uległy skorygowaniu. Odcinkowo zmieniony został przebieg projektowanej trasy w planie, dokonano także korekty przebiegu niwelety. Zmianie uległy rozwiązania dotyczące lokalizacji projektowanych obiektów, m. in. przepustów, przejazdów drogowych; uszczegółowiono także rozwiązania dotyczące m. in. projektowanych skrzyżowań, dróg podporządkowanych, oraz lokalizacji infrastruktury towarzyszącej. Dokonano także wyboru wariantu głównego przebiegu drogi. W związku z powyższym konieczne jest wykonanie niniejszego projektu robót geologicznych, w celu uszczegółowienia dotychczasowego rozpoznania pod projektowaną trasę, oraz wykonanie rozpoznania w nowych lokalizacjach.

W związku z kolejnym etapem prac konieczne staje się także wykonanie dodatkowych badań (sondowań, badań laboratoryjnych), które pozwolą uszczegółowić rozpoznanie geologiczne, oraz pozwolą rozpoznać warunki geologiczno – inżynierskie w szerszym niż dotychczas zakresie, w świetle aktualnych przepisów i wytycznych.

Na podstawie wykonanych robót opracowana zostanie Dokumentacja geologiczno – inżynierska dla określenia warunków geologiczno – inżynierskich dla przedmiotowej inwestycji. Opracowanie to dostarczy informacji dotyczących podłoża gruntowego, co w efekcie posłuży do przyjęcia najkorzystniejszych rozwiązań technicznych przez projektanta.

Projekt i Budowa drogi S19 na odcinku Krynice

Projekt i Budowa drogi S19 na odcinku Krynice (od istniejącej DK65) – Dobrzyniewo (bez węzła) – Białystok Zachód (z węzłem) – etap prace terenowe

Projektowany do budowy odcinek drogi S19 posiada łączną długość około 10,4 km (24+891-35+175KM) i objęty był dwoma opracowaniami archiwalnymi, zgodnie z podziałem przyjętym przez Zamawiającego (GDDKiA) na poprzednich etapach projektowych (lata 2017-2020). W związku z powyższym, do każdego z odcinków opracowano Projekt Robót Geologicznych, na podstawie których opracowane zostaną Dodatki od Dokumentacji Geologiczno-inżynierskich.

Odcinek nr I – Dodatek nr I do Dokumentacji Geologiczno-inżynierskiej dla  określenia warunków geologiczno-inżynierskich dla potrzeb inwestycji pn.: „Projekt i budowa drogi S19 na odcinku Krynice (od istniejącej DK65) – Dobrzyniewo (bez węzła) – Białystok Zachód (z węzłem)” w kilometrażu 0+000 – 3+200.

Obecnie stosowany kilometraż: 24+891,58 – 28+000

Na podstawie opracowanego i zatwierdzonego przez Urząd Marszałkowski Województwa Podlaskiego Projektu robót geologicznych, wykonano roboty geologiczne dla przedmiotowego odcinka projektowanej trasy o długości około 3,2 km.

Dla rozpoznania i udokumentowania warunków geologiczno-inżynierskich, oraz uszczegółowienia budowy geologicznej na obszarze planowanej budowy, wykonano 78 otworów badawczych (drogowych, mostowych, przepustowych oraz pod zbiorniki) o głębokości 4,0-12,0  m p.p.t. Łączny metraż wykonanych wierceń wyniósł 613,0 mb. Przeprowadzono 20 sondowań statycznych CPTU o głębokości 4,1- 12,1 m i łącznym metrażu 188,9 mb.  7.       Dodatkowo przeprowadzono 2 sondowania  DPH do głębokości 50-1,5 m i łącznym metrażu 12,5 mb

Rozpoznanie podłoża dostosowano do obecnego przebiegu niwelety oraz rozmieszczenia fundamentów obiektów inżynierskich.



Wykonanie Studium (SK) (STEŚ-R) (DUŚ) obwodnicy Kolbuszowej

Wykonanie Studium Korytarzowego (SK), Studium Techniczno – Ekonomiczo – Środowiskowego z elementami Koncepcji Programowej (STEŚ-R) oraz Materiałów do wniosku o wydanie Decyzji o środowiskowych uwarunkowaniach (DUŚ) dla inwestycji pn. „Budowa obwodnicy Kolbuszowej w ciągu drogi krajowej DK9”

Projektowana inwestycja wykonywana jest w etapach określonych przez GDDKiA:

ETAP I Studium Korytarzowe (SK)

ETAP II Studium Techniczno-Ekonomiczno-Środowiskowe (STEŚ-R Etap I)

ETAP III Materiały do Wniosku o uzyskanie Decyzji Środowiskowej wraz z jej uzyskaniem

ETAP IV Studium Techniczno-Ekonomiczno-Środowiskowe z elementami Koncepcji Programowej (STEŚ-R Etap II)

Po zakończeniu Etapu I – Studium Korytarzowego (SK) z 9 rozpatrywanych wariantów wybrano 4.

  • Poszczególne 4 analizowane warianty przebiegu obwodnicy (warianty nr 2, 3, 4 oraz 9) obejmują miasto Kolbuszowa oraz przyległe miejscowości, w zakresie zależnym od rozpatrywanego wariantu. Zakres poszukiwań przebiegu wariantu obwodnicy obejmuje miejscowości przylegające do drogi krajowej od Zarębek do Widełki
  • Projektowana obwodnica obejmuje budowę pełnego zakresu drogi krajowej klasy techniczne GP ze skrzyżowaniami, drogami poprzecznymi, drogami dojazdowymi zapewniającymi dostęp do drogi publicznej, obiektami inżynierskimi i ochrony środowiska oraz usunięcie kolizji z infrastrukturę techniczna nie związaną z drogą.

Na Etapie II (STEŚ-R-Etap I) przeprowadzone zostanie rozpoznanie podłoża gruntowego i określenie warunków hydrogeologicznych w ramach prac objętych:

– Dokumentacją hydrogeologiczną  opracowaną na podstawie zatwierdzonego Projektu robót geologicznych;

– Studium geologiczno-inżynierskim;

– Opinią geotechniczną;

– Raportem z badań geofizycznych.

Przedstawione wyniki będą jednym z kryteriów decydującym o ostatecznym wyborze wariantu projektowanej drogi.

Dodatek nr I do Dokumentacji Geologiczno-inżynierskiej dla  określenia warunków geologiczno-inżynierskich dla potrzeb inwestycji pn.: „ Projekt i budowa drogi S19 na odcinku Ploski Haćki” w kilometrażu 2+314 – 8+892

Dodatek nr I do Dokumentacji Geologiczno-inżynierskiej dla  określenia warunków geologiczno-inżynierskich dla potrzeb inwestycji pn.: „ Projekt i budowa drogi S19 na odcinku Ploski Haćki” w kilometrażu 2+314 – 8+892.

Celem wykonanych robót geologicznych było uszczegółowienie rozpoznania i oceny warunków geologiczno-inżynierskich podłoża dla inwestycji pn.: „ Projekt i budowa drogi S19 na odcinku Ploski Haćki” w kilometrażu 2+314 – 8+892,  która przebiegać będzie w granicach gminy Bielsk Podlaski, na terenie powiatu bielskiego, województwa podlaskiego, w sposób umożliwiający przeprowadzenie prac związanych z wykonaniem inwestycji.

Dla rozpoznania i udokumentowania warunków geologiczno-inżynierskich, oraz uszczegółowienia budowy geologicznej na obszarze planowanej budowy, wykonano 178 otworów badawczych drogowych, mostowych, przepustowych, pod zbiorniki oraz pod linie wysokiego napięcia) o głębokości 3,0-19,0  m p.p.t. Łączny metraż wierceń wyniósł 1115,0 mb. Wykonano również 59 sondowań statycznych CPTU o głębokości 3,1- 16,1 m o łącznym metrażu 561,6 m. Przy wybranych otworach przeprowadzono sondowania dynamiczne DPH.

Na wybranych próbkach kat B i C przeprowadzono badania zgodne z zakresem przewidzianym w PRG. Na próbkach kat A pobranych z gruntów organicznych, wykonano badania w edometrze, przy czym ostatni cykl obciążenia trwał 7 dni. Na podstawie badań enometrycznych określono wartości współczynników ściśliwości.

Dla potrzeb niniejszego opracowania wykorzystano otwory archiwalne, wraz z wykonanymi badaniami (sondowaniami dynamicznymi DPL i SLVT, sondowaniami statycznymi CPTU oraz badaniami laboratoryjnymi) wykonanymi dla potrzeb Dokumentacji Badań Podłoża Gruntowego, zawierającej również podsumowanie prac z Dokumentacji geologiczno – inżynierskiej  oraz Studium Geologiczno – Inżynierskiego.

Opracowany dodatek do  dokumentacji pozwolił uszczegółowić wartości parametrów warstw geologiczno-inżynierskich i zaktualizować model budowy geologicznej, dzięki czemu przyjęto najkorzystniejsze rozwiązania projektowe.

Obwodnica m. Augustów w ciągu drogi krajowej nr 16

Rozpoczęliśmy realizację badań geotechnicznych, pozwalających na wstępne udokumentowanie warunków geologiczno – inżynierskich podłoża projektowanej inwestycji, tj. budowy obwodnicy m. Augustów w ciągu drogi krajowej nr 16. Prace terenowe (wiercenia i sondowania elektrooporowe) prowadzone będą nowym śladem dla trzech wariantów przebiegu drogi. Wszystkie warianty zlokalizowane są po stronie południowej i wschodniej miasta Augustów. Na podstawie przeprowadzonych badań, w opracowaniu wynikowym (Studium geologiczno – inżynierskim dla budowy obwodnicy m. Augustów w ciągu drogi krajowej nr 16) zawarte zostaną następujące elementy:

  • charakterystyka budowy geologicznej podłoża w ciągu projektowanej inwestycji,
  • charakterystyka warunków hydrogeologicznych w podłożu budowlanym, tj. głębokości występowania warstw wodonośnych, oraz charakter zwierciadła wód gruntowych,
  • identyfikacja miejsc występowania osuwisk i obszarów zagrożonych osuwiskowo,
  • informacje nt. obecności wyrobisk poeksploatacyjnych, obszarów i terenów górniczych,
  • ocenę przydatności podłoża pod kątem lokalizacji i warunków wykonania projektowanych obiektów budowlanych na podstawie wstępnej oceny parametrów geotechnicznych podłoża,
  • wskazanie obiektów / rejonów wymagających dalszego rozpoznania podłoża w ramach badań geologiczno – inżynierskich, hydrogeologicznych jak i geotechnicznych w kolejnych stadiach dokumentacji projektowej wraz z wytycznymi do projektu robót obejmujących te badania,
  • określenie stopnia złożoności warunków geologiczno-inżynierskich podłoża i przywołanie kategorii geotechnicznej obiektów (określonej przez Projektanta w Opinii geotechnicznej),
  • dane do ogólnej oceny wpływu zadania inwestycyjnego na środowisko przyrodnicze,
  • wnioski i zalecenia, w szczególności ocenę podłoża budowlanego pod kątem lokalizacji i możliwości wykonania projektowanego obiektu.



decyzja-zatwierdzajaca-dokumentacje-geologiczna

Decyzja zatwierdzająca Dokumentację Geologiczno-Inżynierską

W miesiącu lutym uzyskaliśmy trzy decyzje zatwierdzające Dokumentacje Geologiczno-Inżynierskie dla dróg krajowych oraz ekspresowych:

  • DOKUMENTACJA GEOLOGICZNO-INŻYNIERSKA określająca warunki geologiczno-inżynierskie dla projektowanej rozbudowy drogi krajowej nr 7 na odcinku Czosnów – Kiełpin od km 334+818,4 do 344+081,5 wraz z budową i przebudową infrastruktury technicznej, budowlami i urządzeniami budowlanymi, woj. mazowieckie;
  • DOKUMENTACJA GEOLOGICZNO-INŻYNIERSKA dla określenia warunków geologiczno-inżynierskich dla projektowanej rozbudowy drogi krajowej nr 35 na odcinku Świebodzice – Mokrzeszów – Słotwina, woj. dolnośląskie;
  • DOKUMENTACJA GEOLOGICZNO-INŻYNIERSKA dla określenia warunków geologiczno-inżynierskich dla projektowanej drogi krajowej nr 46 na odcinku Nysa – Pakosławice, woj. opolskie;

Rozbudowa drogi krajowej nr 35 na odcinku Świebodzice – Mokrzeszów – Słotwina

W ramach realizacji inwestycji wykonano pełny zakres badań geotechnicznych zgodnie z przedstawionymi przez GDDKiA wytycznymi odnośnie badań podłoża gruntowego i koniecznych opracowań. Projektowany odcinek miał długość około 7,0 km i obejmował również obiekty mostowe. Prowadzone prace miały charakter dwuetapowy. W pierwszym etapie wykonano 12 otworów geotechnicznych i sondowania dynamiczne, na podstawie których opracowano Opinię geotechniczną, w której określono kategorię geotechniczną inwestycji i stopień złożoności warunków gruntowo-wodnych. Wnioski w niej zawarte, uzupełnione o materiały archiwalne posłużyły do opracowania Projektu robót geologicznych, zatwierdzonego następnie w Urzędzie Marszałkowskim we Wrocławiu. Drugi etap obejmował wykonanie zaprojektowanych badań geologicznych. Poprzedzony został opracowaniem czasowej organizacji ruchu, niezbędnym do przeprowadzenia prac. W ramach badań wykonano: wiercenia geologiczne w kategoriach A i  B, sondowania dynamiczne DPL, DPH i SLVT oraz sondowania statyczne CPTu. Uzupełnione one zostały badaniami laboratoryjnymi próbek gruntów kategorii A (badanie edometryczne i w aparacie bezpośredniego ścinanaia) i B oraz próbek wody. Na ich podstawie opracowano Dokumentację geologiczno-inżynierską a następnie Dokumentację badań podłoża gruntowego.
